Картон 1S PE Clay Coated Paper, Китай
- Характеристики
- Доставка и оплата
- Сертификаты
Картон 1S PE Clay Coated Paper производится из 100% первичных волокон и имеет трёхслойную структуру, полностью состоящую из прочной отбелённой сульфатной целлюлозы (SBS). Лицевая сторона мелованная и дополнительно ламинирована полиэтиленом (ПЭ), что обеспечивает влагостойкость и жиростойкость. Толщина ПЭ-покрытия варьируется от 12 до 26 мкм, по индивидуальному заказу возможна до 30 мкм. Оборотная сторона остаётся без ламинации, сохраняя натуральную текстуру.

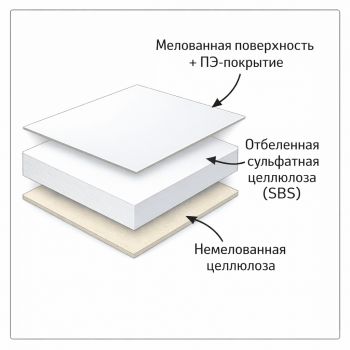

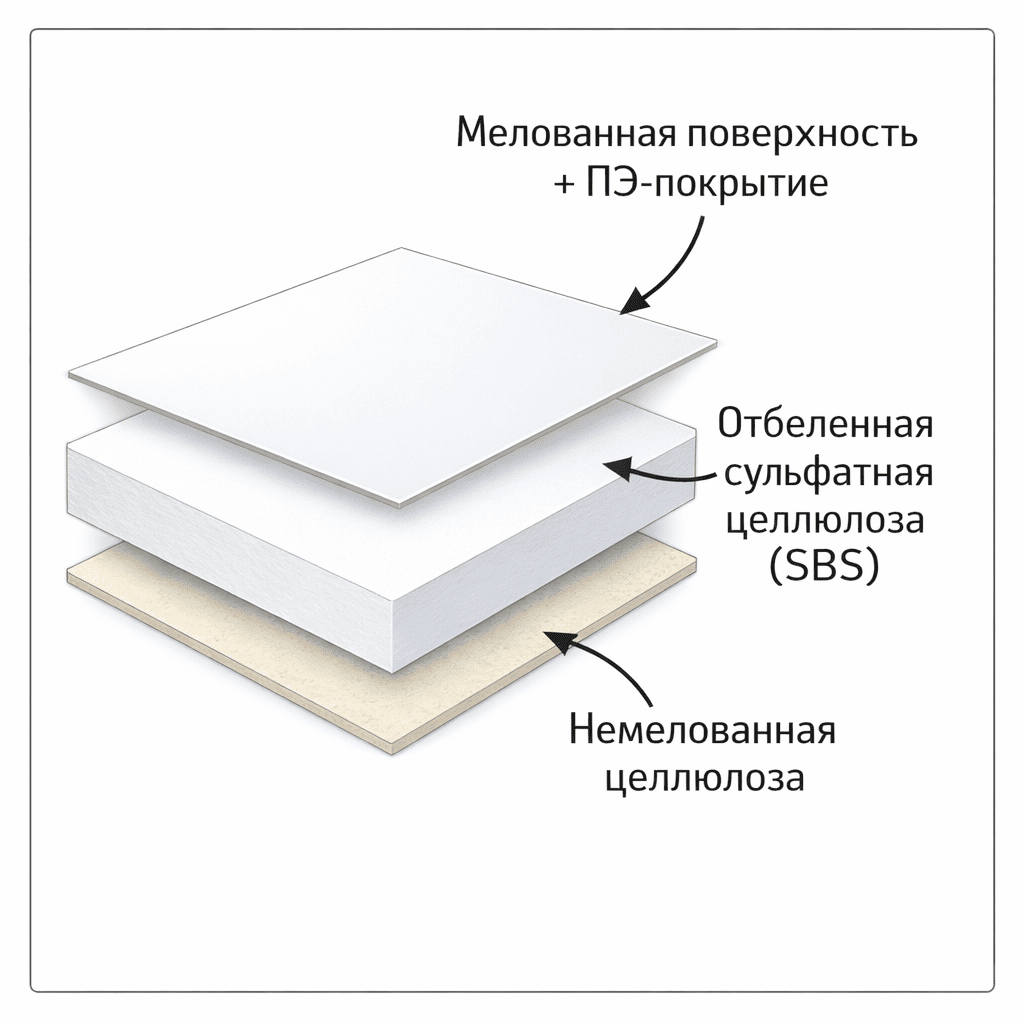

Краткий состав
- Основа — отбеленная сульфатная целлюлоза (SBS)
- Лицевая сторона — мелованная поверхность + ПЭ-покрытие (12–26 мкм, по заказу 30 мкм)
- Оборотная сторона — немелованная целлюлоза
Уникальность
Главное отличие этого материала — сочетание высокой белизны, гладкости и прочности с влагозащитными свойствами. Картон демонстрирует отличные показатели жёсткости, устойчивости к расслаиванию и обладает гладкой поверхностью для печати. Его маслобарьеры и водостойкость делают его оптимальным решением для упаковки жидких и жирных продуктов. При этом он соответствует требованиям к материалам для контакта с пищей, что делает его безопасным для использования в пищевой промышленности.
Применение
Картон 1S PE Clay Coated Paper используется в производстве одноразовой посуды и упаковки: бумажных стаканов, тарелок, мисок, упаковки для мороженого и фастфуда. Кроме того, он востребован в сегментах пищевой и медицинской упаковки, в производстве этикеток, бирок и рекламной продукции. Благодаря высокой прочности и влагостойкости подходит для упаковки скоропортящихся продуктов (цветы, фрукты), а также для подарочной упаковки.
Способы нанесения печати
Материал обладает отличной печатной восприимчивостью. Подходит для офсетной, флексографской и цифровой печати, как в матовом, так и в глянцевом исполнении покрытия. Гладкая поверхность обеспечивает чёткую передачу изображения, насыщенность цветов и высокую контрастность. Дополнительно возможно использование послепечатных технологий: ламинирования, выборочного лака, тиснения и конгрева.
| Характеристики | Допуск | Значения | Метод испытания | |||||||||
| Плотность (г/м²) | +/- 3% | 180 | 190 | 210 | 240 | 260 | 280 | 300 | 320 | 330 | 350 | GB/T 451.2 ISO 536 |
| Толщина (мкм) | +/- 3% | 260 | 275 | 300 | 360 | 390 | 420 | 450 | 480 | 495 | 505 | GB/T 451.3 ISO 534 |
| Толщина PE покрытия (мкм) | +/- 4% | 12-26 | ||||||||||
| Отклонение размера | мм | 0-2.0 | GB/T 451.1 | |||||||||
| Жесткость на изгиб по Taber 15° MD (мНм) | - 15% | 2,1 | 3,7 | 6,8 | 8,8 | 10,2 | 11,7 | 15,3 | 18,8 | 20,0 | 22,4 | GB/T 22364 ISO 2493 |
| Жесткость на изгиб по Taber 15° CD (мНм) | - 15% | 1,1 | 1,9 | 3,4 | 4,4 | 5,1 | 5,8 | 7,6 | 9,4 | 10,0 | 11,3 | GB/T 22364 ISO 2493 |
| Влажность (%) | - | 7,5 | GB/T 462 ISO 287 |
|||||||||
| Белизна по верхней стороне (%) | ≥ | 79 | GB/T 7974 ISO 2470 |
|||||||||
| Шероховатость по Паркеру (мкм) | ≤ | 1,8 | GB/T 22363 ISO 8791 |
|||||||||
| Прочность поверхности (м/сек) | ≥ | 1,2 | GB/T 22365 ISO 3783 |
|||||||||
| Сопротивление расслаиванию, Скотт Бонд (Дж/м²) | ≥ | 130 | GB/T 26203 TAPPI 569 |
|||||||||
| Впитываемость, Коббо ЛС (г/м²) | ≤ | 60 | GB/T 535 ISO 3783 |
|||||||||
| Протестировано при (ISO) | Температура | (23 +/- 1) ℃ | ||||||||||
| Влажность | (50 +/- 2) % | |||||||||||
Картон может быть изготовлен на заказ с шириной рулона от 430 до 1200 мм
Стандартные размеры, см.
- Роль: 60, 62, 70, 72, 84, 90, 105
- Листы: 62*94, 70*100, 72*104
Производство: Shandong Bohui Paper Industrial Co Ltd, Китай.
